Устройство смотрового канализационного колодца

Смотровой колодец канализации это важная часть внешней системы отвода стоков, обеспечивающая необходимый доступ к оборудованию и трубам. Функции смотрового устройства заключаются в возможности контроля и наблюдения за уровнем, оборудованием и состоянием канализации в процессе эксплуатации, доступ к узловым точкам сети с возможностью проведения откачки, промывки и прочистки.

Смотровые колодцы бывают следующих типов:

• Линейные – располагаются на прямых участках магистрали
• Поворотные – в местах смены направления трубопровода
• Узловые – в местах объединения трубопроводов. Узловые смотровые колодцы также называют соединительными камерами
• Контрольные в местах подсоединения локальной сети к магистрали
• Перепадные устраиваются в местах соединения труб различных диаметров

Почему одной смотровой камеры  недостаточно?

Расстояния между смотровыми камерами должны соответствовать строительным нормам. Наличие смотровых позволяет при необходимости быстро выполнить ремонтные работы без раскопок грунта. Несмотря на то, что устройство смотрового колодца достаточно дорогое удовольствие, затраты полностью себя окупают. Производить раскопки каждый раз, когда необходимо получить доступ к трубам для контроля или в поисках неисправности было бы значительно дороже. Расстояния между камерами контроля также позволяет точно локализовать неисправность и при необходимости проведения ремонтных работ, проводить их не по всей магистрали, а только на участке, где обнаружена неполадка и требуется ремонт.

Люк с измерительной шкалой, как аналог смотровой камеры

Смотровой колодец канализации загородного дома обычно представляет собой выведенный наверх люк накопительной емкости или камеры септика, ведущий непосредственно к отходам. В готовых емкостях для дачной канализации обычно заранее предусмотрен вывод для проведения профилактического осмотра и откачки отходов. Пластиковый колодец для канализации имеет высокую горловину, что позволяет удобно вывести люк на поверхность и тяжелую пластиковую крышку.

Использование канализационных крышек из пластика является оптимальным, поскольку позволяет избежать нелепых ситуаций, когда крышки сдаются на металл.

Для частных канализационных емкостей смотровое отверстие это упрощенный вариант колодца, поскольку не включает в себя сухой рабочей камеры. Современные канализационные емкости часто снабжены дополнительным устройством контроля жидкости поплавкового типа. В некоторых случаях, при наполнении емкости, устройство контроля может подавать звуковые сигналы. Но обычно для контроля достаточно обычного прочного люка и удобной шкалы для замера.

Структура и конструкционные особенности

Структура смотрового устройства канализации общая для всех типов. Плотный люк, затем широкая горловина, рабочая камера, лоток и основа. Допустимы как круглые, так и прямоугольные люки, форма не имеет никакого значения.

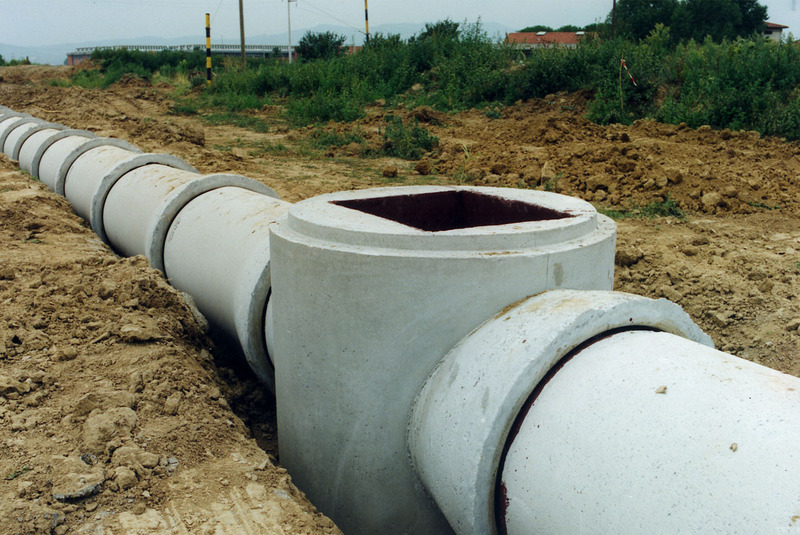

Как выглядит смотровой магистральный колодец?

Отрывается котлован по размеру рабочей камеры. На толстую щебневую подушку укладываются железобетонные плиты. Монтируется камера, размеры которой достаточны для того, чтобы в ней мог свободно находиться человек. Высота сооружения обычно около 180 см. над камерой монтируется горловина, выходящая на поверхность и люк. В ряде случаев сверху колодец также прикрывается бетонной плитой.

Пластиковый колодец, отличительные особенности

Последние годы на рынке появились пластиковые емкости для устройства смотровых. Какие плюсы и минусы использования данных изделий?

В первую очередь следует отметить легкость конструкции, значительное удешевление самой конструкции и монтажа, полную и абсолютную герметичность. Как ни странно, новшество в первую очередь оценили военные и исследователи, пластиковые емкости с люком и удобной камерой используют в тактических целях и для обустройства компактных убежищ. Герметичные емкости идеально подходят для хранения оборудования, в частности, сетевого и спутникового. Незаметные пластиковые люки зеленого цвета идеальны для маскировки.

Дачники широко используют смотровые емкости в качестве обсадного колодца для скважин.

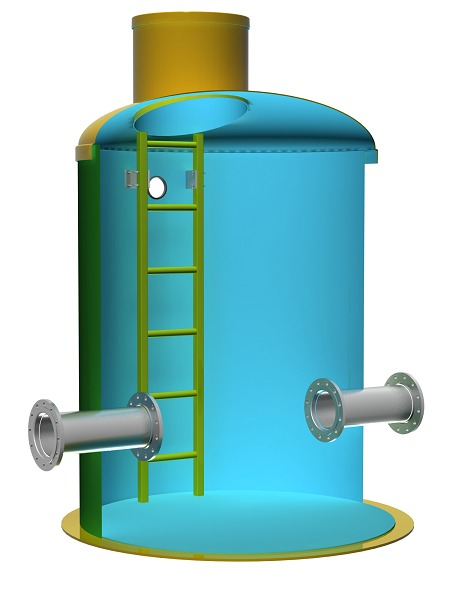

Имеется несколько конструкций пластиковых емкостей. Обычно это цилиндр со скобами для спуска вниз, ко дну крепится кинета. Формат лотков может отличаться в зависимости от назначения.

Пластик легко держит колебания температур и сохраняет свои свойства даже при -70 градусах.

Гофрированный пластик легче удерживает колебания почвы и может регулироваться по длине в процессе установки.

С большой вероятностью пластиковые конструкции вытеснят дорогостоящий и громоздкий бетон, как пластиковые трубы уже вытеснили чугунные.
